商品の詳細:
|
| ハイライト: | 10G SFPのトランシーバー,短波SFPのトランシーバー,プラグイン可能なsfpのコネクター |
||
|---|---|---|---|

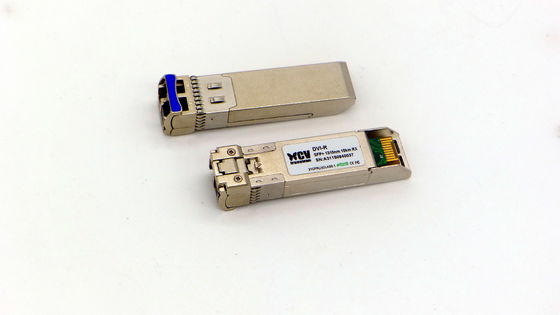

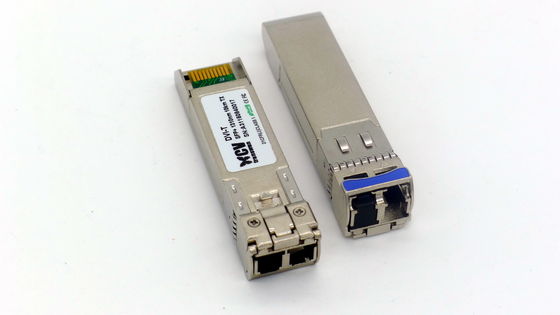

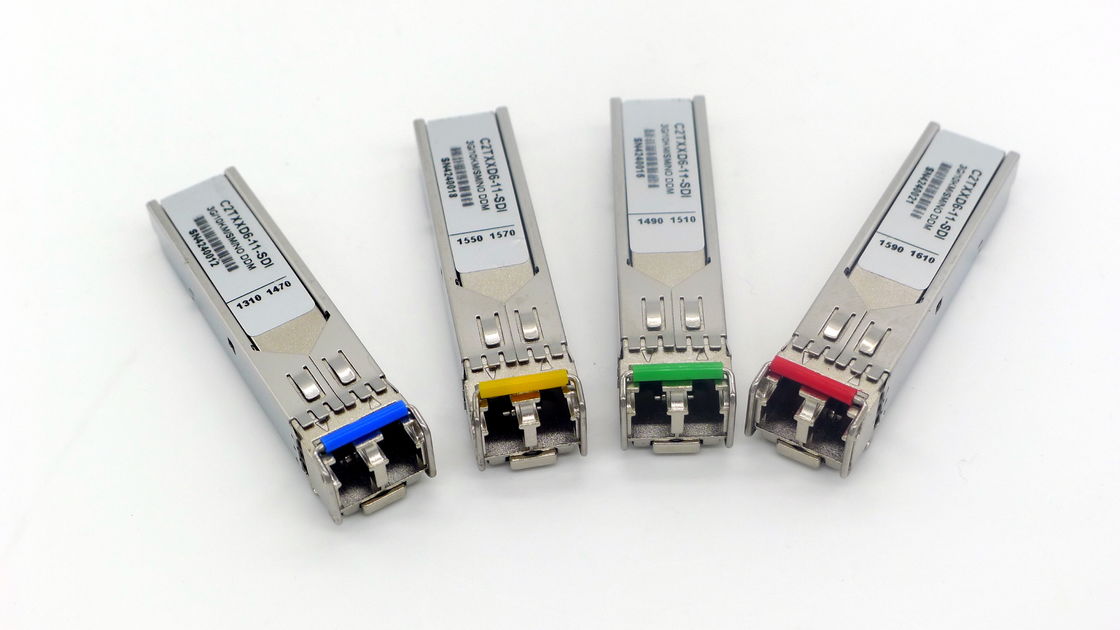

10Gb/s短波のプラグイン可能なSR SFPのトランシーバー
●ホットプラグ対応
●10Gb/s連続光学インターフェイス
●50/125um MMF （2000MHZ.KM）のまで300m
●SFP+ MSAと迎合的
●複式アパートLCのコネクターが付いているSFP MSAのパッケージ
●デジタル診断モニタインターフェイス
●まさに低いEMIおよび優秀なESDの保護
●高い伝達差益
●+3.3Vの単一の電源
●1Wパワー消費量の下
●SFPの機械インターフェイス
●広いデータ レートの範囲
記述
●CSP08V9-11-55光学トランシーバーはmultimodemode繊維（MMF）とのデータ通信の10Gb/s連続光学インターフェイスのために設計されている。トランシーバーは9.953G b/sに11.1Gb/sを支えることができる
●トランシーバーの設計は高性能のために費用効果が大きい顧客を供給するためにデータ通信および貯蔵の適用のための最もよい解決最大限に活用され。
標準
●迎合的なSFP+ MSA
●迎合的なSFF-8472逆転9.5
●迎合的なIEEE802.3-2005
●迎合的なTelcordia GR-468-CORE
●FCC 47 CFRの部15の迎合的なクラスB
●FDA 21 CFR 1040.10および1040.11、迎合的なclass1
●迎合的なRoHS
適用
●10G基盤SR/SWの● 10G繊維チャネルの●他のオプティカル リンク
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | |
| データ転送速度 | イーサネット | 10.3125 | Gb/s | ||||
| 繊維チャネル | 10.518 | ||||||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| 現在の供給 | Icc | 300 | mA | ||||
| 作動の場合温度 | Tc | 0 | 70 | ℃ | |||
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート | |
| Diff。入力電圧振動 | 500 | mVpp | ノート1 | ||||
| Txのディスエイブルの入力 | H | VIH | 2.0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0.8 | ||||
| Txの欠陥の出力 | H | VOH | 2.0 | Vcc+0.3 | V | ノート2 | |
| L | VOL. | 0 | 0.8 | ||||
| 入れられたDiff。インピーダンス | Zin | 100 | Ω | ||||
変数 |
記号 |
Min. |
タイプ。 |
最高。 |
単位 |
ノート |
|
Diff。出力電圧振動 |
|
|
500 |
|
mVpp |
ノート3 |
|
Rx LOSは出力した |
H |
VOH |
2.0 |
|
Vcc+0.3 |
V |
ノート2 |
L |
VOL. |
0 |
0.8 |
||||
| 変数 |
記号 |
Min. |
タイプ。 |
最高。 |
単位 |
ノート |
| 作動の波長 |
|
760 |
|
860 |
nm |
|
| 感受性 | Psen | -9.9 | dBm | ノート3 | ||
| 最少積み過ぎ |
Pimax |
-1 |
|
|
dBm |
|
| LOSは主張する | LosA |
-24 |
|
|
dBm |
|
| LOSは非主張する |
LosD |
|
|
-12 |
dBm |
|
| LOSヒステリシス |
LosH |
0.5 |
|
4 | dB |
| 変数 | 記号 | Min. | タイプ。 | 最高。 | 単位 | ノート |
| 作動の波長 | 840 | 850 | 860 | nm | ||
| Ave.出力電力（可能にされる） | Po | -6 | -1 | dBm | ノート1 | |
| 絶滅の比率 | ER | 3.0 | 5.0 | dB | ノート1 | |
| RMSの分光幅 | Δλ | 0.45 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | ノート2 | ||
| 光学調節広さ | OMA | -2.8 | dBm | |||
| 分散の罰 | 3.9 | dB | ||||
| 出力光学目 | 迎合的なIEEE 802.3-2005 | |||||
IDおよびDDMのためのシリアル・インタフェース
SFPモジュール2ワイヤー シリアル通信議定書をSFP MSAで定義されたように実行するため。
SFPモジュールおよびデジタル診断モニタ変数の連続ID情報は住所A0hおよびA2hのI2Cインターフェイスを通してアクセスすることができる。記憶は表1.詳しいID情報（A0h）がで表2.にリストされている地図を描かれる。そしてDDMの指定（A2h）は記憶mOLおよびバイト定義の表3.で、示すSFF-8472 （Rev. 9.3、2002年8月）を、「光学トランシーバーのためのデジタル診断監察インターフェイス」詳細については記述されている。DDM変数は内部的に目盛りが付いていた。
| デジタル診断記憶MOL （特定のデータ フィールドの記述） | |||||
| 2本のワイヤー住所1010000X （A0h） | 2本のワイヤー住所1010001X （A2h） | ||||
| 住所 | 情報 | 住所 | 情報 | ||
| 0~95 | SFP MSA （96バイト）によって定義される連続ID | 0~55 | 警報および警告の境界（56バイト） | ||
| 56~95 | 口径測定の定数（40バイト） | ||||
| 96~127 | ベンダ別（32バイト） | 96~119 | 実時間診断インターフェイス（24バイト） | ||
| 120~127 | 売り手の細目（8バイト） | ||||
| 128~255 | 確保されて、SFF8079 （128バイト） | 128~247 | ユーザー書き込み可能なEEPROM （120バイト） | ||
| 248~255 | 売り手の細目（8バイト） | ||||
| EEPROM連続IDの記憶内容（A0h） | ||||
| データ 住所 |
サイズ （バイト） |
の示しなさい 分野 |
価値（ジンクス） | 分野の記述 |
| 基礎ID分野 | ||||
| 0 | 1 | 鑑定器 | 03 | SFP |
| 1 | 1 | Ext. Identifier | 04 | MOD4 |
| 2 | 1 | コネクター | 07 | LC |
| 3-10 | 8 | トランシーバー | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | 符号化 | 01 | NRZ |
| 12 | 1 | BR、体言 | 67 | |
| 13 | 1 | 確保される | 00 | |
| 14 | 1 | 長さ（9µm、km） | 00 | |
| 15 | 1 | 長さ（9µm） | 00 | |
| 16 | 1 | 長さ（50µm） | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | 長さ（62.5µm） | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | 長さ（銅） | 00 | |
| 19 | 1 | 確保される | 00 | |
| 20-35 | 16 | 売り手の名前 | ||
| 36 | 1 | 確保される | 00 | |
| 37-39 | 3 | 売り手OUI | 000000 | |
| 40-55 | 16 | 売り手PN | ||
| 56-59 | 4 | 売り手は速度を上げる | 31 30 20 20 | 10 |
| 60-61 | 2 | 波長 | 03 52 | 850nm |
| 62 | 1 | 確保される | 00 | |
| 63 | 1 | CC_BASE | XX | 基礎ID分野があるようにコードを確認しなさい |
| 延長ID分野 | ||||
| 64-65 | 2 | 選択 | 001A | Los、Tx_falt、Tx_diable |
| 66 | 1 | 最高BR | 00 | 上部のビット・レートの差益、%の単位 |
| 67 | 1 | BR、分 | 00 | ビット・レートの差益、%の単位を下げなさい |
| 68-83 | 16 | 売り手のSN | XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX |
通し番号（ASCII） |
| 84-91 | 8 | 日付コード | XX XX XX XX XX XX XX XX | 売り手の製造の日付コード（ASCII） |
| 92 | 1 | 診断監察のタイプ | 68 | デジタル診断および内部口径測定 |
| 93 | 1 | 高められた選択 | 80 | 警報/実行される警告の旗 |
| 94 | 1 | SFF-8472承諾 | 04 | |
| 95 | 1 | CC_EXT | XX | 延長ID分野があるようにコードを確認しなさい |
| ベンダ別のID分野 | ||||
| 96-127 | 32 | ベンダ別 | ベンダ別のEEPROM | |
| 128-255 | 128 | 確保される | SFF-8079のために確保される。 | |
注:「XX」バイトは実用的な場合に従って記入されるべきである。より多くの情報に関しては、SFF-8472 Rev.の関連文書を9.4参照しなさい。
| DDMの指定 | |||
| 変数 | 範囲 | 正確さ | 口径測定 |
| 温度 | -10 | +80°C | ±3°C | 内部 |
| 電圧 | 3.0 | 3.6V | ±3% | 内部 |
| バイアス流れ | 0 | 15mA | ±10% | 内部 |
| TX力 | -7 | 0dBm | ±2dB | 内部 |
| RX力 | -15 | 0dBm | ±2dB | 内部 |
| PIN # | 名前 | 機能 | ノート |
| 1 | VeeT | モジュールの送信機の地面 | Note1 |
| 2 | Txの欠陥 | モジュールの送信機の欠陥 | ノート2 |
| 3 | Txのディスエイブル | 送信機のディスエイブル;送信機レーザーの出力を消す | ノート3 |
| 4 | SDL | 2ワイヤー シリアル・インタフェース データ入出力（SDA） | |
| 5 | SCL | 2本のワイヤー シリアル・インタフェースのクロックの入力（SCL） | |
| 6 | MOD-ABS | 不在モジュールは変わるためにまたはモジュールのVeeT接続する | ノート2 |
| 7 | RS0 | 率select0の任意に制御SFP+受信機。高かったです場合、入力データ率>4.5Gb/sを;低かったです場合、入力データ率 <> | |
| 8 | LOS | 信号の徴候の受信機の損失 | Note4 |
| 9 | RS1 | 率select0の任意に制御SFP+送信機。高かったです場合、入力データ率>4.5Gb/sを;低かったです場合、入力データ率 <> | |
| 10 | 変えなさい | モジュールの受信機の地面 | ノート1 |
| 11 | 変えなさい | モジュールの受信機の地面 | ノート1 |
| 12 | RD- | 受信機は消されたデータを逆にした | |
| 13 | RD+ | 受信機は消されたデータを非逆にした | |
| 14 | 変えなさい | モジュールの受信機の地面 | ノート1 |
| 15 | VccR | モジュールの受信機3.3Vの供給 | |
| 16 | VccT | モジュールの送信機3.3Vの供給 | |
| 17 | VeeT | モジュールの送信機の地面 | ノート1 |
| 18 | TD+ | 送信機は消されたデータを逆にした | |
| 19 | TD- | 送信機は消されたデータを非逆にした | |
| 20 | VeeT | モジュールの送信機の地面 | Note1 |
