商品の詳細:
|
| タイプ: | 光ファイバーコンバーター | 使用: | FTTX |
|---|---|---|---|
| 保証: | 3年 | ファイバー数: | 1. |

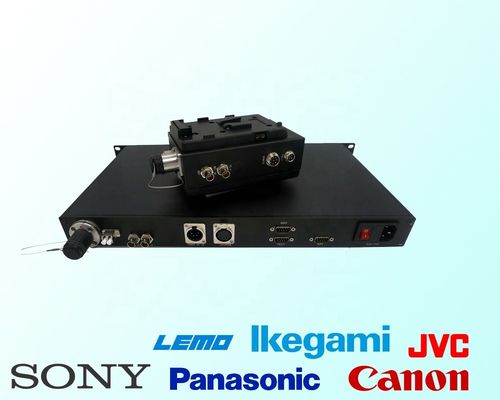

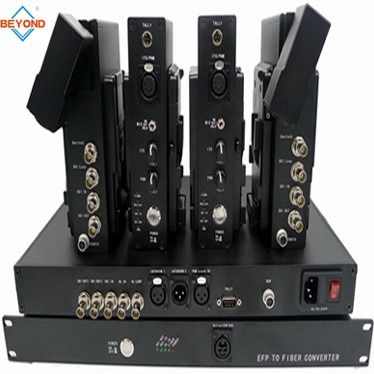

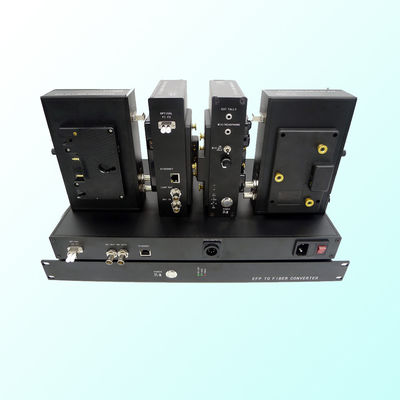

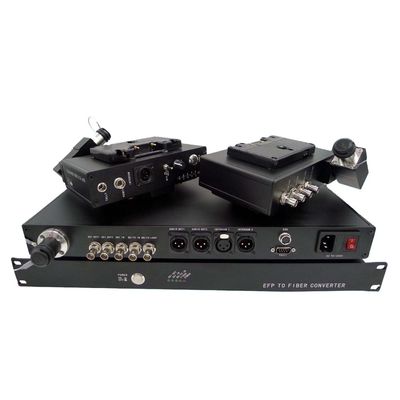

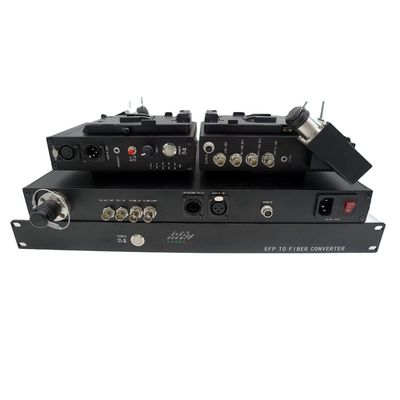

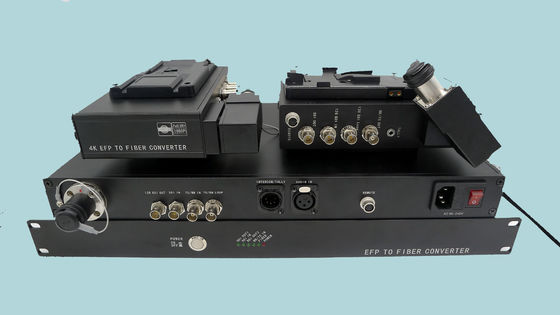

繊維のコンバーターへのEFPはカメラの視覚のアダプターおよび視覚の基地局を含んでいる。システムはカメラからの基地局に3G/HD-SDI信号を運び、帰りのビデオ（3G/HD-SDI）、リモート・コントロール データ、genlock、通話装置、検数、音声および10/100Mのイーサネットはまた提供される。システムはあらゆるスタジオに戦術的なまたはSMPTE雑種繊維SM/MMに複数のカメラ3G/HD-SDIの生産のために必要とされる信号すべてをケーブル置き、強い、トラブル・フリーの結合性か遠隔生産を保証する。
特徴
指定:
総索引
|
仕事の臨時雇用者 |
-25°Cへの55°C |
|
貯蔵の臨時雇用者 |
-40°Cへの85°C |
|
湿気 |
0 | 95% （不凝縮） |
|
カメラの視覚のアダプター |
|
|
入力パワー |
DC 12~19V |
|
パワー消費量 |
10W |
|
純重量 |
1kg |
|
出現のサイズ |
160mm*100mm*44mm （V台紙/量なしで） |
|
視覚の基地局 |
|
|
入力パワー |
AC90~240V |
|
パワー消費量 |
10W |
|
純重量 |
3kg |
|
出現のサイズ |
19" 1U標準的なラック マウント |
光学:
|
波長 |
1310nm/1550nm/CWDM |
|
出力電力 |
-6~-1dBm |
|
Rxの感受性 |
<-18dbm> |
|
伝送距離 |
SM繊維10+km、繊維MMの300m |
|
光コネクタ |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik （任意） |
SDI入出力:
|
信号のフォーマット |
SMPTE 424M、SMPTE 292M、SMPTE 259M |
|
データ転送速度 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
ケーブルの同等化 |
自動ケーブルEQ （Belden 1694Aケーブル） 250m @ 270Mbit/s、140m @ 1.5Gbit/s、80m @ 3Gbit/s |
|
SDIインターフェイス |
BNC 75オーム |
通話装置:
|
カメラの視覚のアダプター |
|
|
インターフェイス |
4pin XLR （男性） /5pin XLR （女性）/3.5mmヘッドホーンのジャッキ |
|
マイクロフォン |
黙秘者およびプリアンプが付いているMicの入力 |
|
ヘッドホーン |
容積を使って上下に |
|
視覚の基地局 |
|
|
インターフェイス |
入力:3pin XLRの女性は、出力した:3pin XLRの男性か5pin XLR または3.5mmのヘッドホーンのジャッキ |
|
音声 |
バランスまたは不均衡の回線レベル |
検数:
|
カメラの視覚のアダプター |
|
|
インターフェイス |
4pin空気頭部か3pin小型XLR |
|
出力 |
乾接点の閉鎖かぬれた+12V |
|
:不足分か+12V :開いたまたは0V |
|
|
視覚の基地局 |
|
|
インターフェイス |
DB9 （男性） |
|
入力 |
乾接点の閉鎖かぬれた |
|
:急にGNDまたはTTLの低速に:開いたまたはTTLの最高 |
|
リモート:
|
カメラの視覚のアダプター |
|
|
インターフェイス |
8pin空気頭部か8pinソニーのリモート インターフェース |
|
データ |
RS422 /RS232/RS485 |
|
視覚の基地局 |
|
|
インターフェイス |
DB9 （男性）または8pinソニーのリモート インターフェース |
|
データ |
RS422 /RS232/RS485 |
イーサネット:
|
仕事モード |
双方向通信/半二重 |
|
データ転送速度 |
10/100Mbps （自動車） |
|
関係ターミナル |
RJ45 |
