商品の詳細:
|

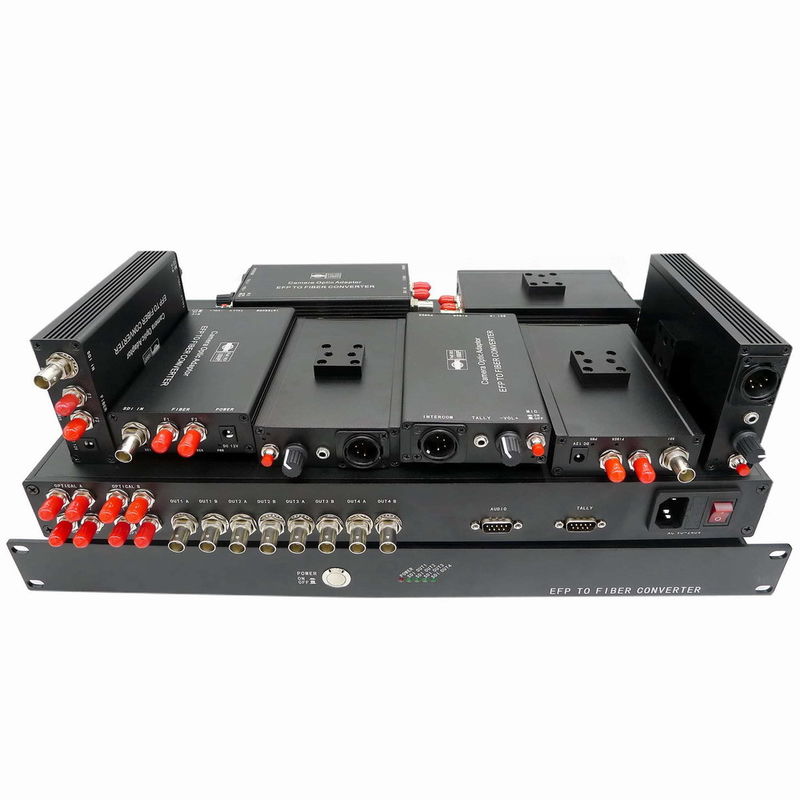

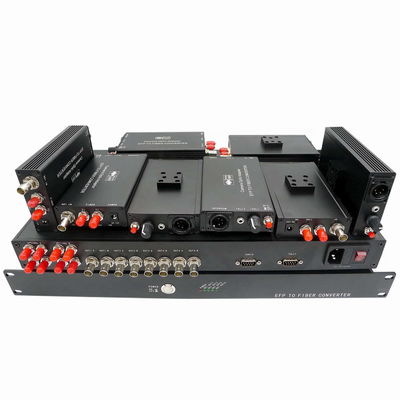

簡単なEFPのカメラ繊維システム

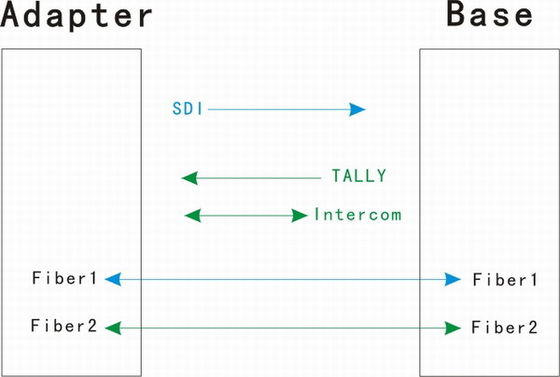

繊維への簡単なEFPはカメラの視覚のアダプターおよび視覚の基地局を含んでいる。システムはカメラからの基地局に1つのCH 3G/HD-SDI信号、通話装置を（カメラの端接続された専門4ピンまたは5ピンXLRヘッドホーンのどれである場合もあるOBの端は接続された通話装置の本電話機である場合もある）、検数（1色2選ぶことができる）運ぶ。システムは繊維ケーブルに複数のカメラ3G/HD-SDIの生産のために必要とされる信号すべてを置き、あらゆるスタジオの強い、トラブル・フリーの結合性か遠隔生産を保証する。ねじ穴の底はカメラの靴の台紙によって合うことができる。

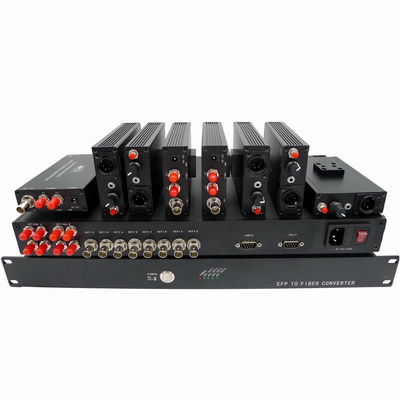

単純な機能のために、4つの基盤は1つの視覚の基地局に結合することができる。
特徴
·1つのCH前方SDI
·すべての病理学パターンを扱いなさい
·信号の保全性を保障する自動ケーブルの同等化
·3G/HD/SD-SDIは自動認識、サポート270Mbit/s - SMPTE 424M、SMPTE 292MおよびSMPTE 259Mに従う2.97Gbit/s --を入れた
·単一モード繊維伝達の10+Km
·黙秘者およびプリアンプが付いているMicの入力
·容積が付いているヘッドホーン上下に
·検数LED+/-の出力か任意乾接点の閉鎖
·GenlockかTC/BBは任意である
·リモート・コントロール データはまた任意である
·最下ねじ穴はカメラの靴の台紙によって取付けることができる
指定:
総索引
| 仕事の臨時雇用者 | -25°Cへの55°C |
| 貯蔵の臨時雇用者 | -40°Cへの85°C |
| 湿気 | 0 | 95% （不凝縮） |

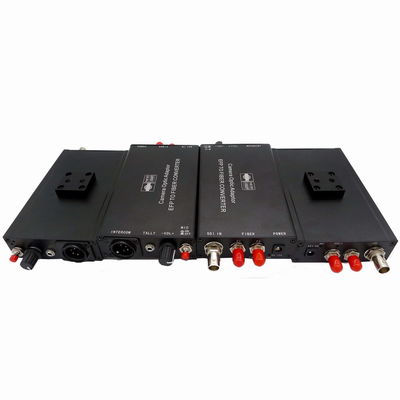

| カメラの視覚のアダプター | |
| 入力パワー | DC 11~19V |
| パワー消費量 | <10w> |
| 純重量 | <0> |
| 出現のサイズ | 140mm*82mm*28mm |
| 視覚の基地局 | |
| 入力パワー | AC90~240V |
| パワー消費量 | <20w> |
| 純重量 | 3kg |
| 出現のサイズ | 19" 1U標準的なラック マウント |
光学:
| 波長 | 1310nm/1550nm/CWDM |
| 出力電力 | -6~-1dBm |
| Rxの感受性 | <-18dbm> |
| 伝送距離 | SM fiber10km、繊維MMの550m |
| 光コネクタ | ST/FC/SC/LC |
SDI入出力:
| 信号のフォーマット | SMPTE 424M、SMPTE 292M、SMPTE 259M |
| データ転送速度 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| ケーブルの同等化 |
自動ケーブルEQ （Belden 1694Aケーブル） 250m @ 270Mbit/s、140m @ 1.5Gbit/s、80m @ 3Gbit/s |
| SDIインターフェイス | BNC 75オーム |
Genlock/TC/BB （任意である場合もある）
| チャネルの数 | 1 |
| 入出力インピーダンス | BNC 75Ω （不均衡） |
| 入出力電圧 | 1.0Vp-p |
| 差動利得 | <> |
| 微分位相 | <> |
| SNR | >60dB |

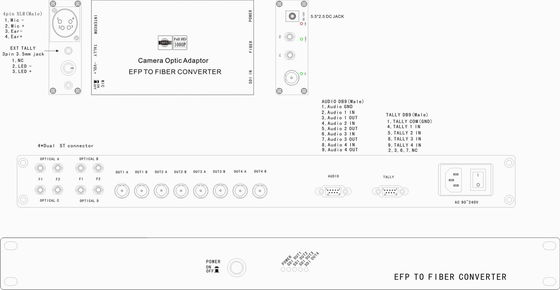

通話装置:
| カメラの視覚のアダプター | |
| インターフェイス | 4pin XLR （男性） /5pin XLR （女性）/3.5mmヘッドホーンのジャッキ |
| マイクロフォン | 黙秘者およびプリアンプが付いているMicの入力 |
| ヘッドホーン | 容積を使って上下に |
| 視覚の基地局 | |
| インターフェイス | DB9 （女性）または3.5mmのジャッキ:回線レベルの不均衡な可聴周波入出力、 |
検数:
| カメラの視覚のアダプター | |
| インターフェイス | 3.5mmのジャッキか3pin小型XLR |
| 出力 | 乾接点の閉鎖かぬれたLED+/- |
|
:短いまたはLED :開いたまたはLED |
|
| 視覚の基地局 | |
| インターフェイス | DB9 （男性） |
| 入力 | 乾接点の閉鎖かTTL |
| :急にGNDまたはTTLの低速に:開いたまたはTTLの最高 | |
