ループHdmiの無線エクステンダーは656フィートに200メートルを拡張する

Hdmiの無線エクステンダーからのループは656フィートに200メートルを拡張する

Hdmiの無線エクステンダー

HDMIの無線エクステンダーは無線で656フィート（200メートル）にHDMI信号を拡張する簡単な方法を提供する。

それはコンピュータ、セット トップ ボックス、Blurayプレーヤーおよび他のHDMIの源からの遠隔HDMI迎合的な表示にHDMIの内容を拡張する。

特徴

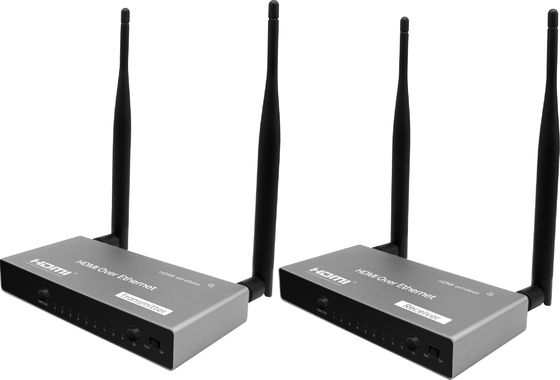

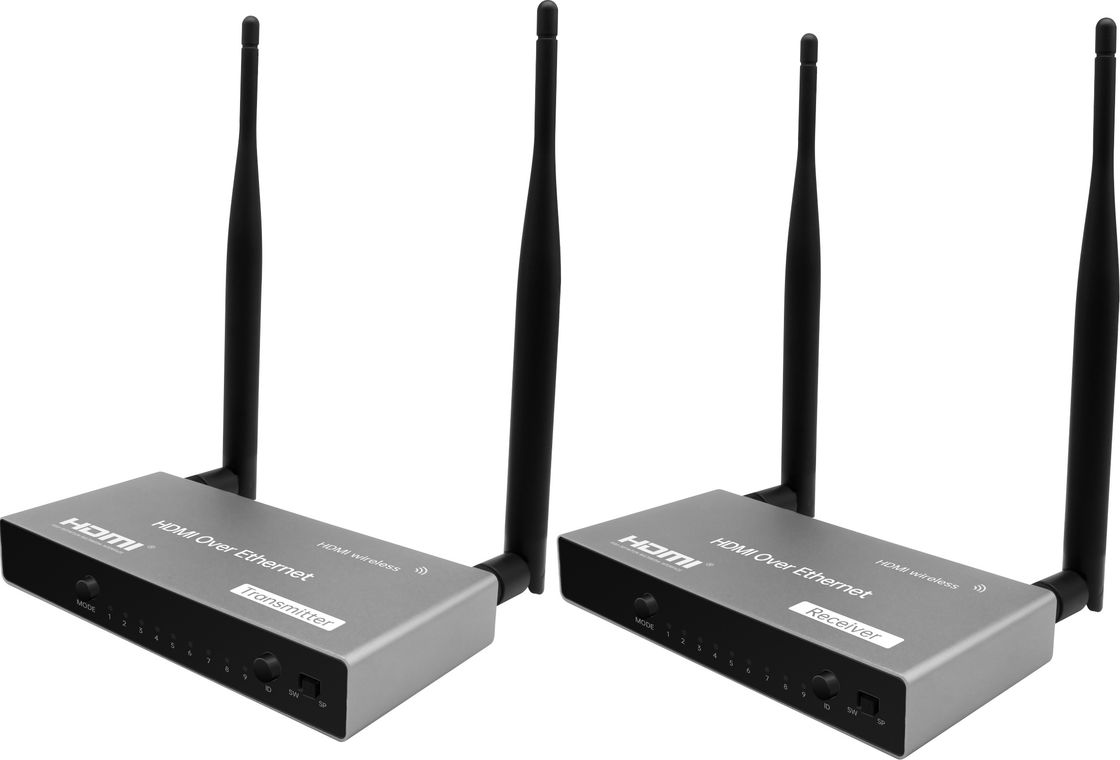

●この無線HDMIのエクステンダーは送信機の単位および受信機の単位で構成される

●容易な監視のための送信機の端にサポート ループ

●480i/576i - 1080p@50/60Hz、SVGA-WUXGAを含む決断の広い範囲を支えなさい。

●外部アンテナは656フィートまで（200メートル）支える伝達の長期を

●表示端に源の装置制御文字のためのサポートIR延長

●装置状態を監視するためのサポートOSD

●プラグ アンド プレイ、PCの取付けの運転者のための必要性無し

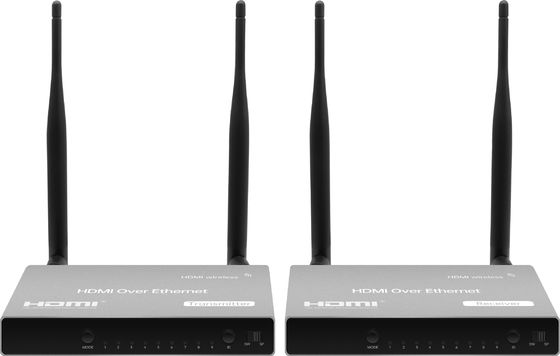

受信機の港のレイアウト:

1. USBポート:FWの改善

2. モード ボタン:モード1）、および長い出版物がチャネル ビット（モード2）のための照明を転換することができるように表示モードを転換するためにかちりと鳴らし（つく。

3. PWRライト:力が供給される時つくこと。

4. リンク ライト:データが送信しているとき点滅。

5. STAライト:データが送信しているとき点滅。

6. 軽いモード1 （表示モード）:より短い潜伏のグラフィック モードのためにつき、より少ないパッケージ無くなった率のビデオ モードのためにつく。

7. モード2ライト（チャネル ビット）:高ビット チャネルを調節するためにつき低ビット チャネルを調節するためにつく。

8. チャネル信号

9. IDボタン:チャネルIDを転換するためにかちりと鳴らしなさい。

10. スイッチ モード:同じチャネルIDを用いる送信機のスクリーンを1.にNとしてそれをいつ使用するか表示しなさい。

11. ディバイダー モード:送信機へのダイレクト接続。チャネルIDは置かれるべきではない。

12. アンテナ

13. 港のDC:12V/1A電源を要求する。

14. 調整の穴:長く出版物9秒以上のリセット ボタン工場デフォルト設定に再調節する力のプラグ、時。

15. HDMIの出口の港:表示のためのHDMIの港と監視するために接続する。

16. 可聴周波左舷:他のスピーカーへの音声出力。HDMIの出力ポートが可聴周波を同時に送ることに注目しなさい。

17. 港のIR:リモート・コントロールのためのIRの入力を支える。

18. アンテナ

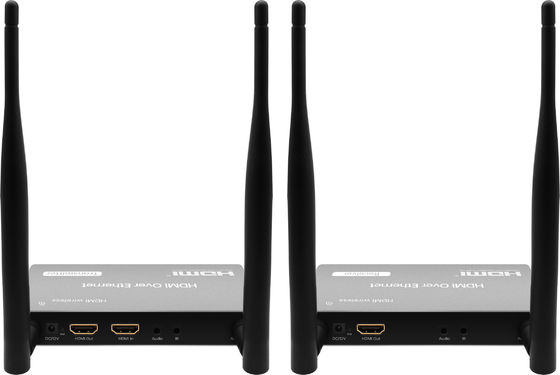

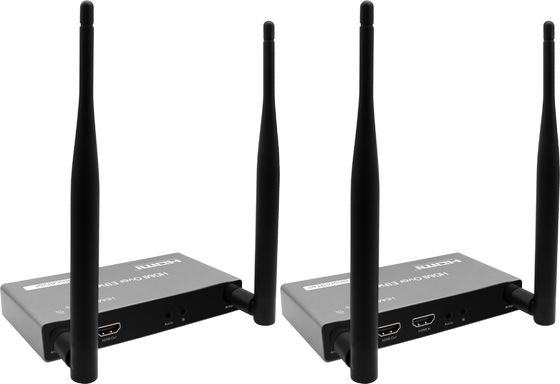

Txの港のレイアウト:

1. USBポート:FWの改善

2. モード ボタン:モード1）、および長い出版物がチャネル ビット（モード2）のための照明を転換することができるように表示モードを転換するためにかちりと鳴らし（つく。

3. PWRライト:力が供給される時つくこと。

4. リンク ライト:データが送信しているとき点滅。

5. STAライト:データが送信しているとき点滅。

6. 軽いモード1 （表示モード）:より短い潜伏のグラフィック モードのためにつき、より少ないパッケージ無くなった率のビデオ モードのためにつく。

7. モード2ライト（チャネル ビット）:高ビット チャネルを調節するためにつき低ビット チャネルを調節するためにつく。

8. チャネル信号

9. IDボタン:チャネルIDを転換するためにかちりと鳴らしなさい。

10. スイッチ モード:同じチャネルIDを用いる送信機のスクリーンを1.にNとしてそれをいつ使用するか表示しなさい。

11. ディバイダー モード:送信機へのダイレクト接続。チャネルIDは置かれるべきではない。

12. アンテナ

13. 港のDC:12V/1A電源を要求する。

14. 調整の穴:長く出版物9秒以上のリセット ボタン工場デフォルト設定に再調節する力のプラグ、時。

15. HDMIの出口の港:表示のためのHDMIの港と監視するために接続する。

16. HDMIの入力:あなたの装置に接続する（ラップトップまたはコンピュータ箱）。

17. 港のIR:リモート・コントロールのためのIRの入力を支える。

18. アンテナ

取付け:

ディバイダー モード表示（1に1）:

1. 受信機および送信機両方でディバイダー モードにトグル スイッチを置きなさい。

2. 受信機の出力を表示する12V/1Aおよびモニターに力を接続しなさい。

3. 組み合わせるために同じ1つのHDMIケーブルと受信機および送信機を接続しなさい。チャネルは完全な組み合わせることの後でチャネルIDで組み合わせることおよび停止とき抜け目がないに信号を送る。

4. 組み合わせることの後で、両方の単位にDC 12Vの電源を、モニターおよび送信機の入力にHDMIのビデオ源装置を受信機に接続するために接続しなさい。

*トラブルシューティング ガイド:

受信機に接続されるモニターに信号がなかったら受信機および送信機（1）がディバイダー モードに転換したlをあり、（2）が一緒に組み合わせられたスイッチずっとモード表示（N、Nへの1への1）であることを確かめなさい:受信機の出力を表示する1.受信機および送信機両方2.の位置はディバイダー モードへのトグル スイッチ12V/1Aおよびモニターに力を接続する。3。組み合わせることの後で、送信機で入る12V/1Aに力、ループバックのためのモニター、および装置を接続しなさい。4.同じチャネルID.*のノートへのセットの受信機そして送信機:同じネットワークの下のあらゆる送信機は別のチャネルIDに置かれるべきである
