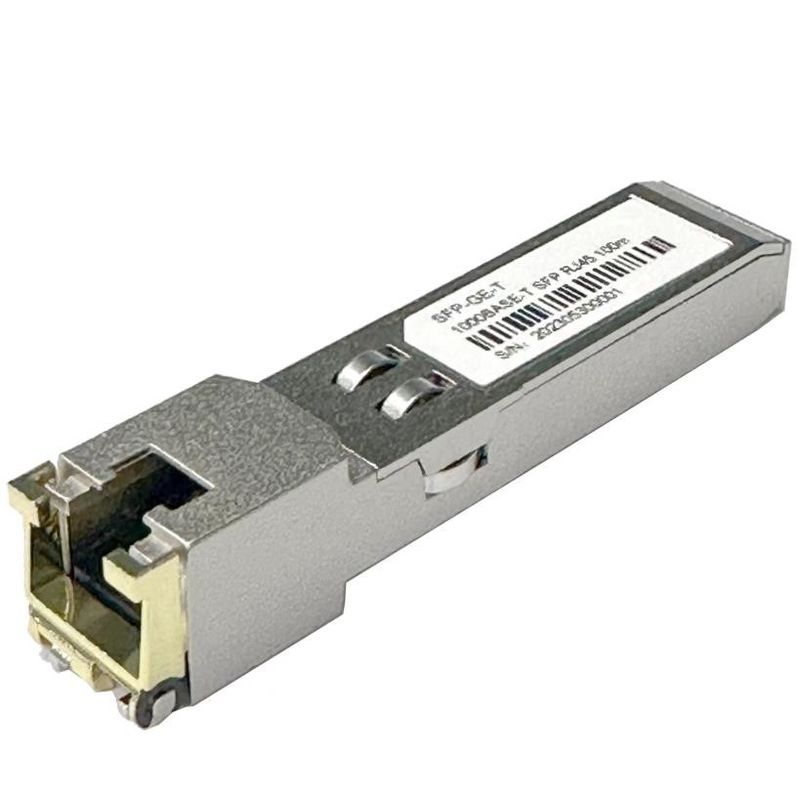

1000BASE-Xおよび10/100/1000BASE-Tおよび100Base-FX銅SFPのトランシーバー

特徴

1.25Gb/s二方向のデータ・リンクまで

ホットプラグ対応SFPの足跡

Los機能のないRX Los/

低いEMIのための十分に金属エンクロージャ

低い電力の消滅（典型的な0.5 W）

密集したRJ-45コネクター アセンブリ

 2ワイヤー連続バスでの物理層ICへのアクセス

SERDESインターフェイスとの上位システムの1000BASE-X操作

SGMIIインターフェイスが付いている上位システムで迎合的な10/100/1000Mbps

SERDESインターフェイスとの上位システムの100Base-FX操作

       0°Cへの+70°Cまたは-40°Cへの+85°Cの作動の場合の温度較差

適用

       猫5ケーブル上の1.25ギガビットのイーサネット

記述

    SFP-GE-Tの銅の小さい形態のプラグイン可能な（SFP）トランシーバーはギガビットのイーサネットと迎合的な高性能、費用効果が大きいモジュールであり、で指定どおりの1000BASE-T標準は保護されていないねじれ二線式部門5ケーブルに1000Mbpsデータ転送速度を100メートルまで支えるIEEE 802。3-2002およびIEEE 802.3abの達する。モジュールは5レベルのパルス振幅変調（PAM）信号との1000のMbpsの双方向通信のデータ・リンクを支える。ケーブルの4組はすべて各組の250Mbpsの記号率と使用される。モジュールは2wire連続CMOS EEPROMの議定書によってA0hの住所とアクセスすることができるSFP MSAを迎合的な標準的な連続ID情報に与える。

Pinの記述

注:

seq差し込みなさい:熱い差し込むことの間のPinの約束順序。

1) TXの欠陥はひくために常に支えられないし、接続される。

2) TXのディスエイブル、トランシーバー モジュールを再調節するのに使用される4.7 KΩの抵抗器を搭載するモジュールの内で入力はこのピン抜かれる。

低速（0 – 0.8のV）:トランシーバー

間（0.8ボルトおよび2.0 V）:未定義にされる

最高（2.0 – 3.465 V）:再調節された状態のトランシーバー

開けなさい:再調節された状態のトランシーバー

3) ModDef 0,1,2。これらはモジュール定義ピンである。それらはホスト板の4.7K~10K抵抗器によって抜かれるべきである。プルアップの電圧はVccTまたはVccRである

ModDef 0はモジュールによってモジュールがあることを示すために基づいている

ModDef 1は連続IDのための二線式のシリアル・インタフェースの時計ラインである

ModDef 2は連続IDのための二線式のシリアル・インタフェースのデータ ラインである

4) RX_LOS （信号の損失）:Host_Vccの最高の電圧と互換性があるLVTTL。RX_LOSは100オームの抵抗器でひくのに可能にされるか、または不具にされて（発注情報を参照しなさい）、RX_LOS常に使用されていないし、結ばれるできる。

5) RD-/+:これらは差動受信機の出力である。ユーザーSERDESの100と（差動）終わるべきである100つの差動ラインつながれるそれらはACである。

6) TD-/+:これらは差動送信機の入力である。それらは、モジュールの中の100差動終了の差動ラインACつながれる。
