| データ港: | RJ-45 | パッケージ: | SFPの小さい形式要素 |
|---|---|---|---|
| 電源: | 3.3V | 間隔: | 10G （CAT6Aケーブル）のための30meter |
| 場合温度: | 0°Cへの+70°Cまたは-40°Cへの+85°C | データ転送速度: | • ライン港のサポート10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T |
特徴
ライン港の¨サポート10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T
ホストの港の¨サポート10Gbase-R
¨ホットプラグ対応SFPの足跡
¨はRJ-45コネクター アセンブリを密集させる
RoHS迎合的な、無鉛¨
¨単一+3.3Vの電源
¨猫6aケーブル上の10ギガビットのイーサネット
¨の包囲された実用温度:0°Cへの+70°Cまたは-40°Cへの+85°C
記述

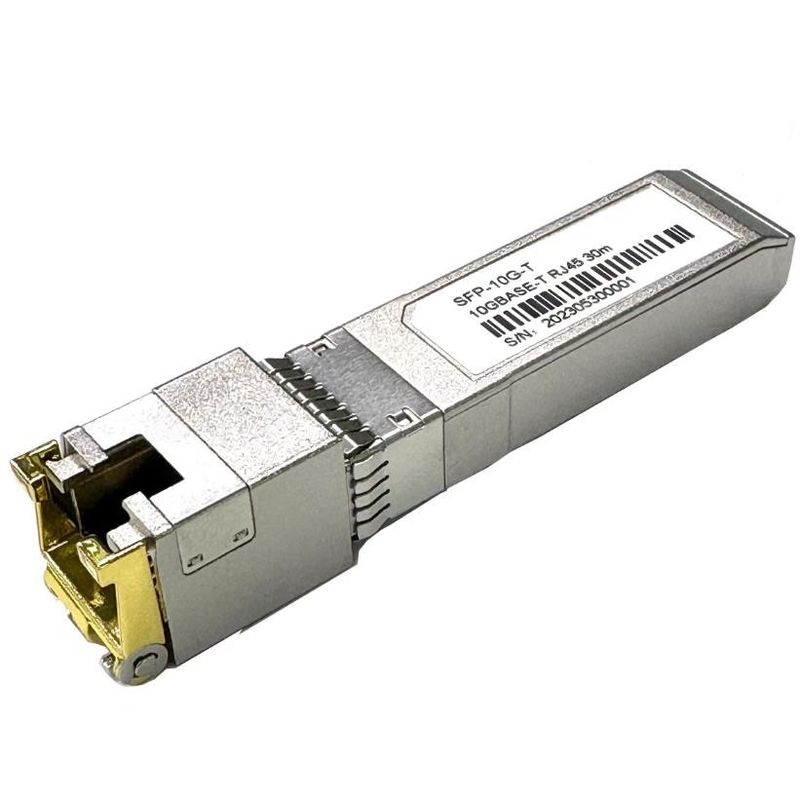

SFP-10G-Tの銅の小さい形態のプラグイン可能な（SFP）トランシーバーはSFPの多源の一致（MSA）に基づいている。それらはIEEE Std 802.3で指定どおりに10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T標準と互換性がある。SFP-10G-Tはリンク徴候のためにSFPのRX_LOS （ホストで抜かれなければならない）ピンを使用する。SFPのTX_DISABLEピン、PHY ICを開けることは抜くか、または再調節されれば。
ケーブル長
| ライン港 | ケーブル | 範囲 | ホストの港 |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pinの記述
| Pin | 記号 | 名前/記述 | 参考. |
| 1 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
| 2 | TFAULT | 送信機の欠陥。支えられない。 | |
| 3 | TDIS | 送信機のディスエイブル。高いですか開いたで不具レーザーの出力。 | 2 |
| 4 | MOD_DEF （2） | 連続IDのためのモジュール定義2.データ ライン。 | 3 |
| 5 | MOD_DEF （1） | 連続IDのためのモジュール定義1.時計ライン。 | 3 |
| 6 | MOD_DEF （0） | モジュール定義0。モジュールの内で基づかせている。 | 3 |
| 7 | 選り抜き率 | 関係は要求しなかった | |
| 8 | LOS | 最高はつながれて示さない。低速はつながれて示す。 | |
| 9 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 10 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 11 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 12 | RD- | 受信機はデータを逆にした。ACはつないだ | |
| 13 | RD+ | 受信機はデータを非逆にした。ACはつないだ | |
| 14 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 15 | VCCR | 受信機の電源 | |
| 16 | VCCT | 送信機の電源 | |
| 17 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
| 18 | TD+ | 送信機はデータを非逆にした。ACはつないだ。 | |
| 19 | TD- | 送信機はデータを逆にした。ACはつないだ。 | |
| 20 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
注:
1. 回路の地面はシャーシの地面に接続される
2. PHYはでTDIS > 2.0Vまたは開いた、TDISで可能にされて不具になった < 0="">
3. 4.7kと抜かれるべきである-ホストの10kオームはモジュールを示すためにV. MOD_DEF （0）がライン低速を引っ張る3.6と2.0ボルト間の電圧へのプラグを差し込まれる板。
+3.3Vのボルトの電力インターフェイス
SFP-10G-Tに3.3の入力電圧範囲がV +/- 5%ある。4V最高の電圧は連続操作のために許可されない。
| +3.3ボルトの電力インターフェイス | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 現在の供給 | ある | 900 | 1200 | mA |
4W最高力 電圧のフル レンジ そして温度。 次注意のノートを見なさい |
|
| 入れられた電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GNDに参照される |
| 最高の電圧 | Vmax | 4 | V | |||
| サージ電流 | Isurge | TBD | mA |
定常の上の熱いプラグ 現在。注意のノートを見なさい 次 |
||
注意:パワー消費量およびサージ電流はSFP MSAのある値より高い
低速信号
MOD_DEF （1） （SCL）およびMOD_DEF （2） （SDA）、開いた下水管CMOSは信号を送るある（セクションVIIを見なさい、「シリアル通信議定書」）。MOD_DEF （1）およびMOD_DEF （2）はhost_Vccに抜かれなければならない。
| 低速信号、電子特徴 | |||||
| 変数 | 記号 | 分 | 最高 | 単位 | ノート/条件 |
| SFPの出力低速 | VOL. | 0 | 0.5 |
V
|
host_Vccへの10k懸垂への4.7k、 コネクターのホストの側面で測定される |
| SFPの出力最高 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
host_Vccへの10k懸垂への4.7k、 コネクターのホストの側面で測定される |
| SFPは低く入った | VIL | 0 | 0.8 | V |
Vccへの10k懸垂への4.7k、 コネクターのSFPの側面で測定される
|
| SFPの入力最高 | VIH | 2 | Vcc + 0.3 | V |
Vccへの10k懸垂への4.7k、 コネクターのSFPの側面で測定される |
高速電気インターフェイス
すべての高速信号は内部的にACつながれる。
| 高速電気インターフェイス、伝達ラインSFP | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| ライン頻度 | fL | 125 | MHz |
5レベルの符号化、每に IEEE 802.3 |
||
| Txの出力インピーダンス | Zout、TX | 100 | オーム |
すべてのための差動、 その間頻度 1MHzおよび125MHz |
||
| Rxの入力インピーダンス | Zin、RX | 100 | オーム |
すべてのための差動、 その間頻度 1MHzおよび125MHz |
||
| 高速電気インターフェイス、ホストSFP | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
|
単一の終えられたデータ入力 振動 |
Vinsing | 250 | 1200 |
mV
|
終わる単一 | |
|
単一の終えられたデータ出力 振動 |
Voutsing | 350 | 800 | mV | 終わる単一 | |
| 上昇/落下の時間 | Tr、Tf | 175 | psec | 20%-80% | ||
| Txの入力インピーダンス | Zin | 50 | オーム | 終わる単一 | ||
| Rxの出力インピーダンス | Zout | 50 | オーム | 終わる単一 | ||
概要の指定
| 概要 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| データ転送速度 | BR | 1 | 10.3125 | Gb/sec |
互換性があるIEEE 802.3。 次注意する1,2に見なさい |
|
注:
1. 時計の許容は+/- 50 PPMである
環境の指定
自動クロスオーバーの検出は可能になる。外的なクロスオーバー ケーブルは要求されない
| 環境の指定 | ||||||
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
| 作動の場合温度 | コマーシャル | Tc | 0 | +70 | °C | |
| 企業 | -40 | +85 | °C | |||
| 保管温度 | -40 | +85 | °C | |||
発注情報
| 部品番号 | 速度モード | 臨時雇用者 |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
