商品の詳細:
|
| TX: | ライン港のサポート10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T | 処方箋: | ホストの港のサポート10Gbase-R |
|---|---|---|---|
| 足跡: | ホットプラグ対応SFPの足跡 | インターフェイス: | RJ45 |
| 電源: | +3.3V DC | ケーブル: | 猫6aケーブル上の10ギガビットのイーサネット |
特徴
ライン港の¨サポート10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T
ホストの港の¨サポート10Gbase-R
¨ホットプラグ対応SFPの足跡
¨はRJ-45コネクター アセンブリを密集させる
RoHS迎合的な、無鉛¨
¨単一+3.3Vの電源
¨猫6aケーブル上の10ギガビットのイーサネット
¨の包囲された実用温度:0°Cへの+70°Cまたは-40°Cへの+85°C

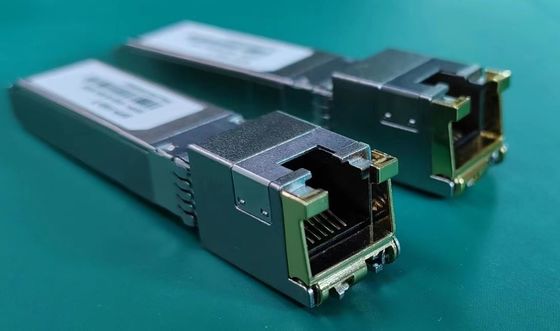

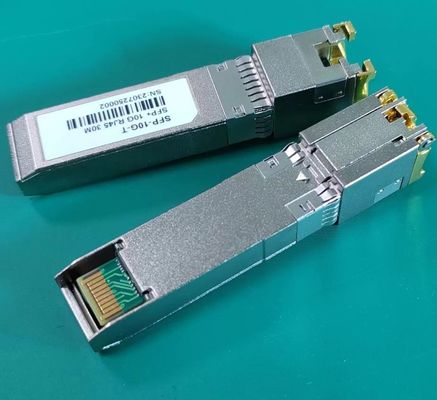

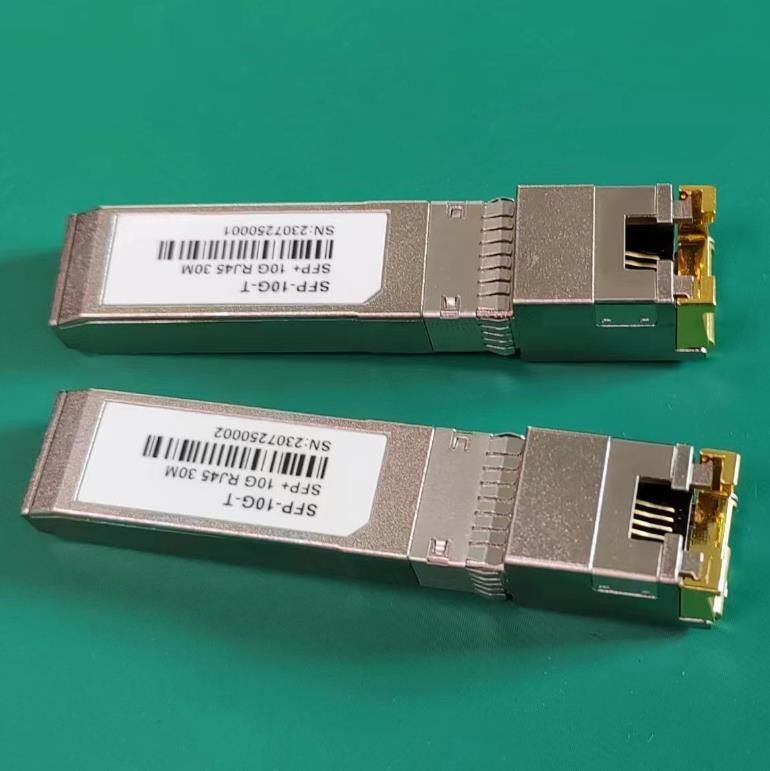

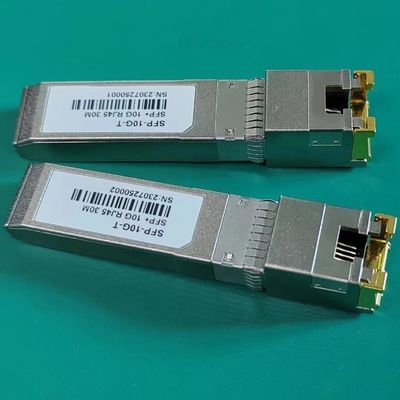

OP-SFP-10G-Tの銅の小さい形態のプラグイン可能な（SFP）トランシーバーはSFPの多源の一致（MSA）に基づいている。それらはIEEE Std 802.3で指定どおりに10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T標準と互換性がある。FR-SFP-10G-Tはリンク徴候のためにSFPのRX_LOS （ホストで抜かれなければならない）ピンを使用する。SFPのTX_DISABLEピン、PHY ICを開けることは抜くか、または再調節されれば。
ケーブル長
| ライン港 | ケーブル | 範囲 | ホストの港 |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pinの記述
| Pin | 記号 | 名前/記述 | 参考. |
| 1 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
| 2 | TFAULT | 送信機の欠陥。支えられない。 | |
| 3 | TDIS | 送信機のディスエイブル。高いですか開いたで不具レーザーの出力。 | 2 |
| 4 | MOD_DEF （2） | 連続IDのためのモジュール定義2.データ ライン。 | 3 |
| 5 | MOD_DEF （1） | 連続IDのためのモジュール定義1.時計ライン。 | 3 |
| 6 | MOD_DEF （0） | モジュール定義0。モジュールの内で基づかせている。 | 3 |
| 7 | 選り抜き率 | 関係は要求しなかった | |
| 8 | LOS | 最高はつながれて示さない。低速はつながれて示す。 | |
| 9 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 10 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 11 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 12 | RD- | 受信機はデータを逆にした。ACはつないだ | |
| 13 | RD+ | 受信機はデータを非逆にした。ACはつないだ | |
| 14 | 変えなさい | ひかれる受信機（送信機の地面が付いている公有地） | 1 |
| 15 | VCCR | 受信機の電源 | |
| 16 | VCCT | 送信機の電源 | |
| 17 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
| 18 | TD+ | 送信機はデータを非逆にした。ACはつないだ。 | |
| 19 | TD- | 送信機はデータを逆にした。ACはつないだ。 | |
| 20 | VEET | ひかれる送信機（受信機の地面が付いている公有地） | 1 |
注:
1. 回路の地面はシャーシの地面に接続される
2. PHYはでTDIS > 2.0Vまたは開いた、TDISで可能にされて不具になった < 0="">
3. 4.7kと抜かれるべきである-ホストの10kオームはモジュールを示すためにV. MOD_DEF （0）がライン低速を引っ張る3.6と2.0ボルト間の電圧へのプラグを差し込まれる板。
