商品の詳細:
|
| 繊維のタイプ: | 単一モード | 製品名: | 光学サーキュレータ |
|---|---|---|---|
| Wavelenght: | 1550nm | コネクターのtypr: | FC/PC FC/APC、LC/PC、LC/APC |
| ハイライト: | 単一モードの光ファイバーのサーキュレータ,1550nm光学サーキュレータ,単一モード繊維のサーキュレータ |
||

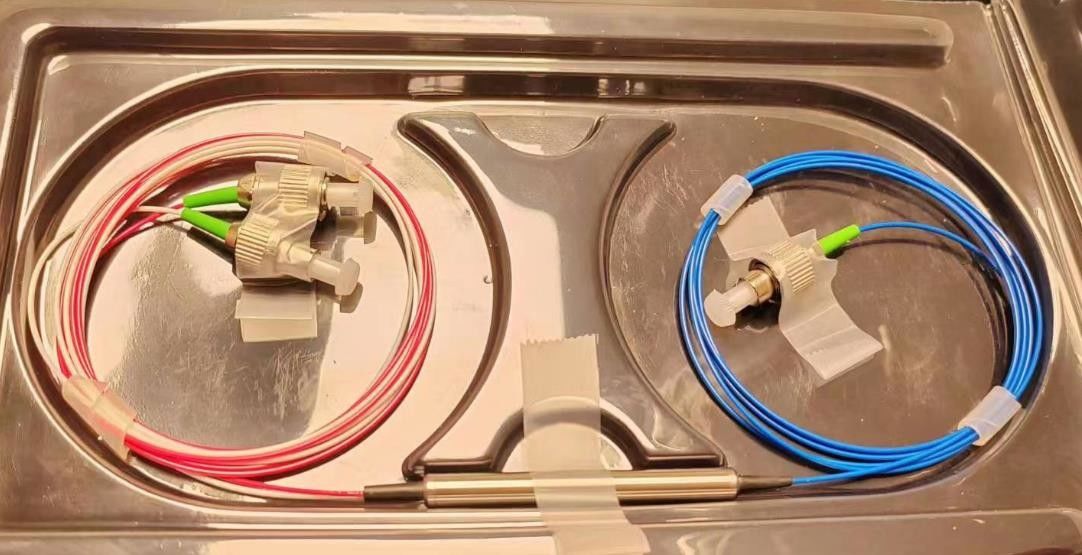

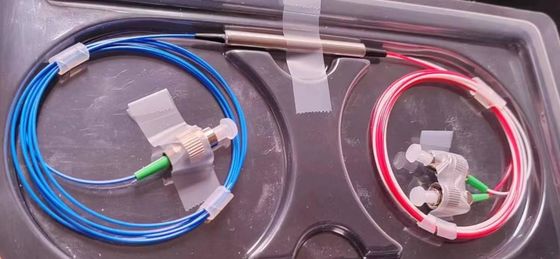

3左舷単一モード光ファイバーのCirculator Wavelenght 1550nm
単一モード光学Circulator 1550nm
光学サーキュレータは光ファイバーの特定の方向のライトを導く装置である。非可逆性の原則を作動させる意味するのは3港装置ことを特定の方向の軽い旅行で、源に戻らない。

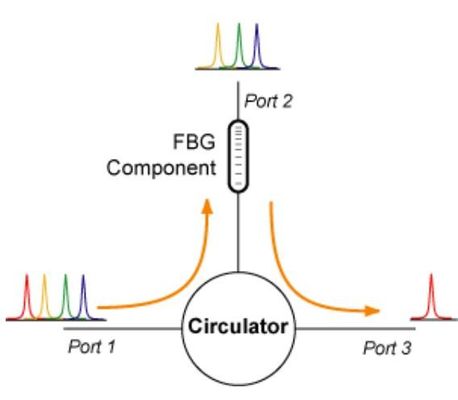

例は下のサーキュレータの使用を繊維のBraggの格子（FBG）を使用してDWDMシステムから光学チャネルを落とす描写したものだ。入力DWDMチャネルは2.を左舷に取るために接続されるFBG装置が付いている装置の港1につながれる。単一の波長は港2でFBGから入力し直し、サーキュレータを3.を左舷に取るために導かれる反映した。残りの信号は上繊維のFBGそして出口を通る。

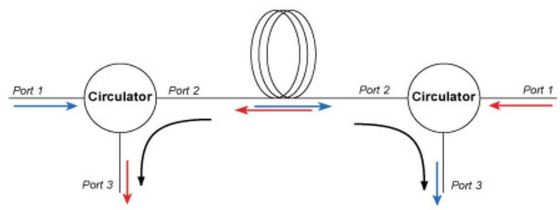

またサーキュレータが単一繊維の下の2方向の光シグナルを送るのに使用することができる。サーキュレータは繊維の両端にある。各サーキュレータは他の信号を取除いている間1方向の信号を加えるために作用する。次例を見なさい。
指定
| 作動の波長（nm） | 1550+/-30 |
| 挿入損失（Port1へのPort2） （dB） | <0> |
| 挿入損失 （Port2へのPort3） （dB） | <0> |
| 分離（左舷に取る左舷2 1）を（dB） | >40 |
| 分離（左舷に取る左舷3 2）を（dB） | >40 |
| 分極の依存した損失 | <0> |
| リターン・ロス | >55 |
